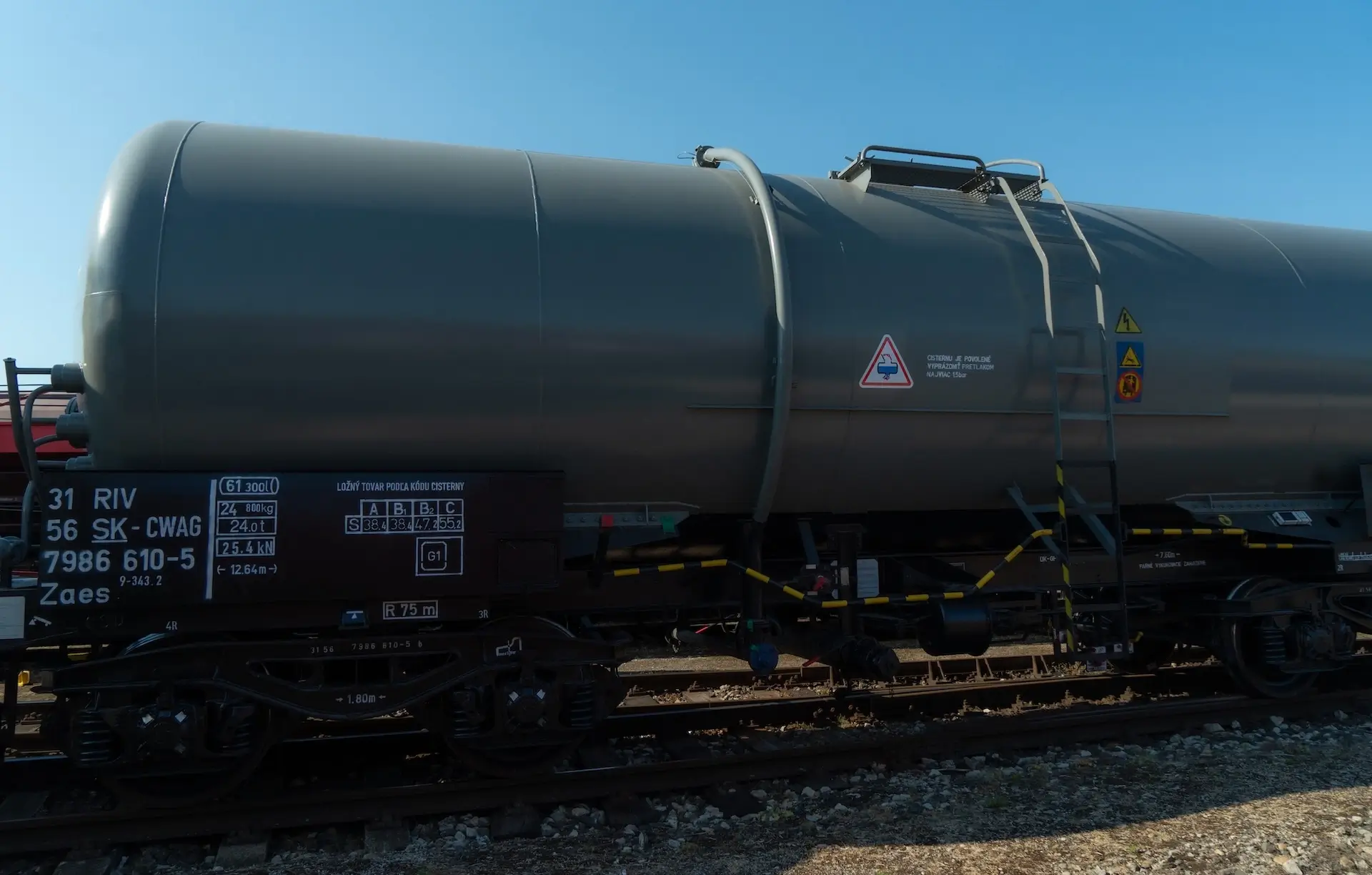

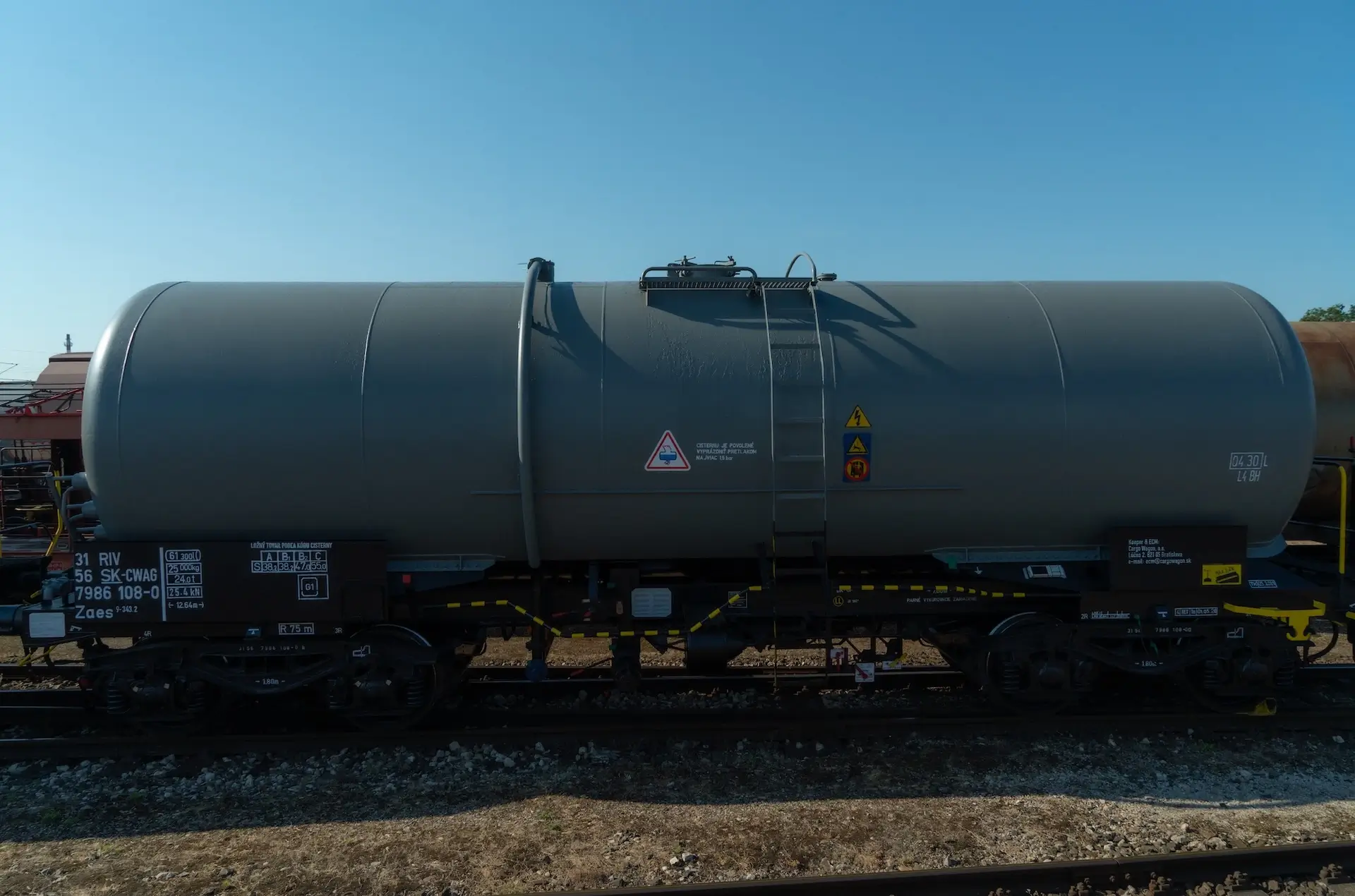

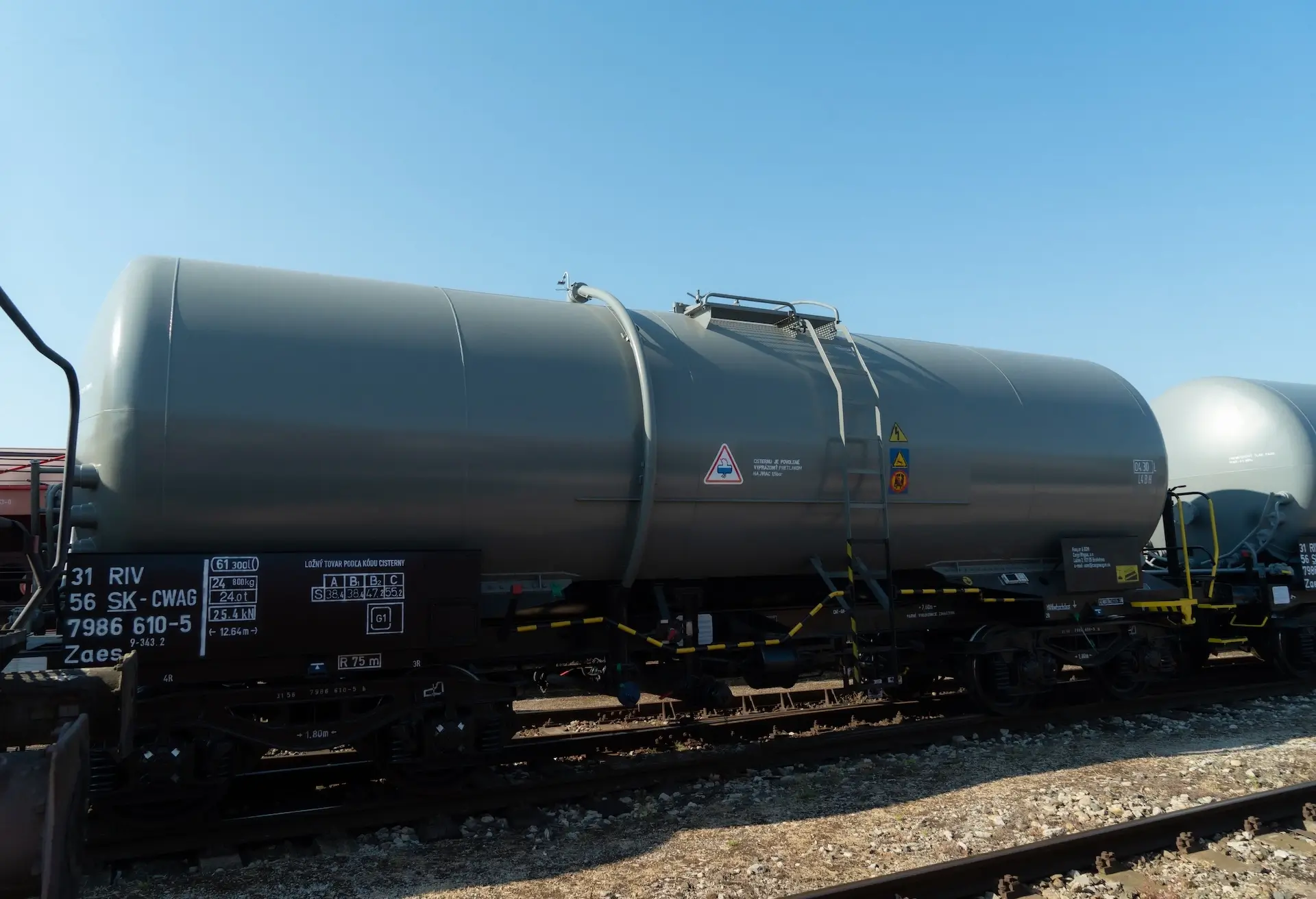

NÁKLADNÝ VOZEŇ Zaes
Štvornápravový cisternový vozeň s oceľovým kotlom určený na prepravu svetlých a tmavých ropných derivátov, minerálnych olejov v súlade s podmienkami pre prepravu nebezpečných vecí podľa predpisu RID.
Technické údaje

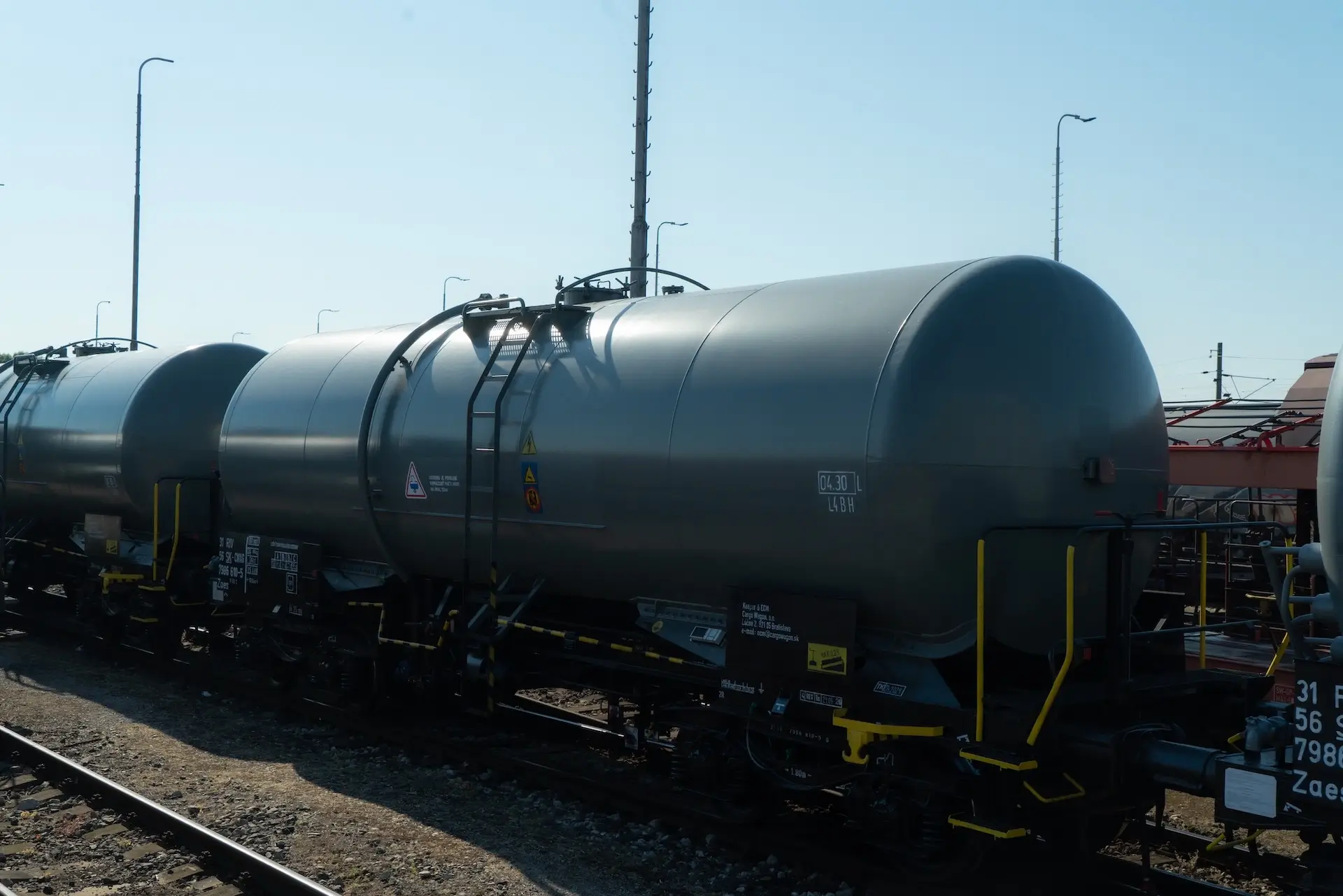

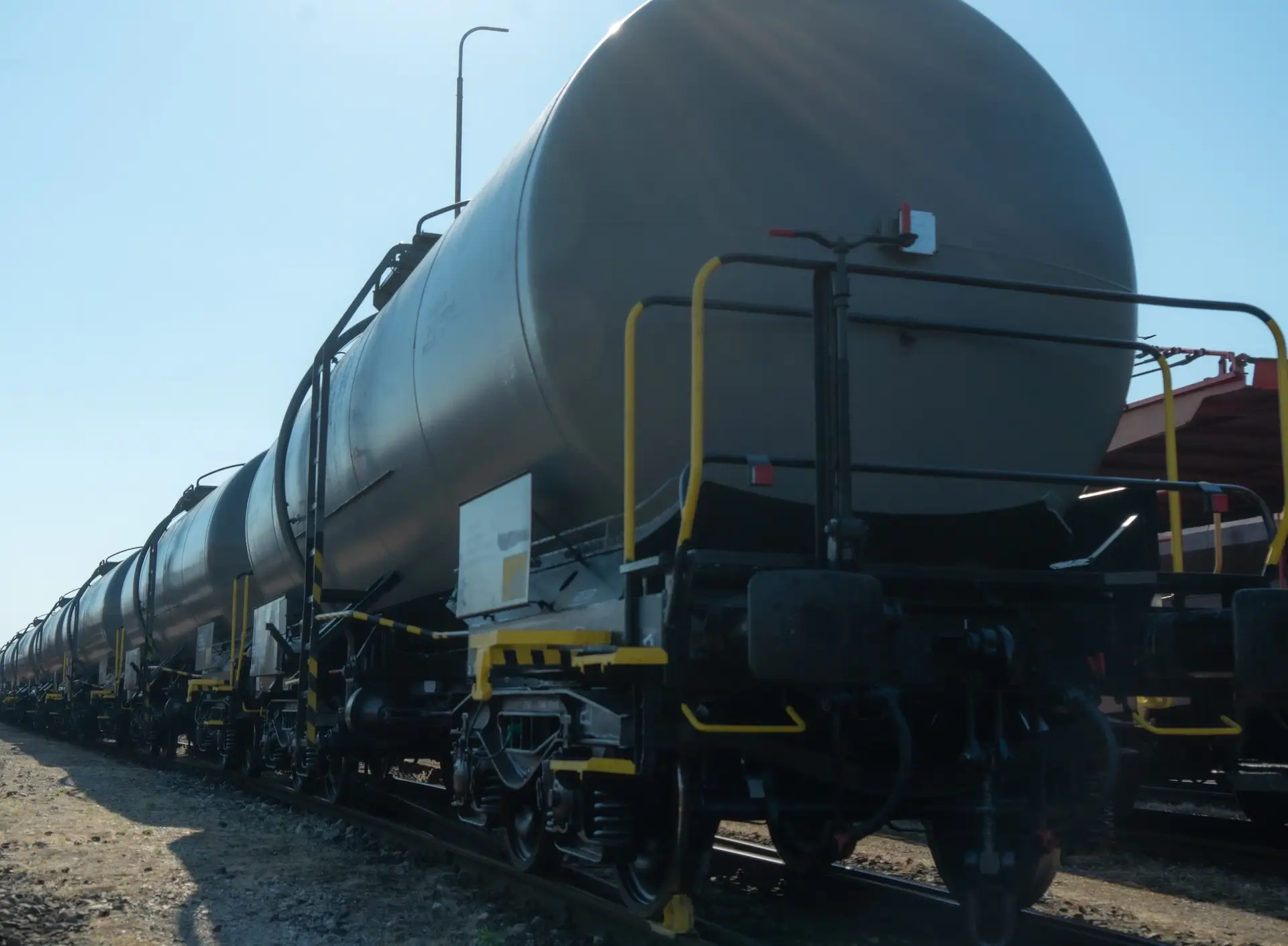

Kotol je vybavený parným vykurovaním s vykurovacími hadmi, ktoré ohrevom uľahčuje vypúšťanie prepravovaných kvapalín. Na jednom konci vozňa je plošina s vretenovou ručnou brzdou; po oboch stranách plniaceho otvoru sa nachádzajú pozdĺžne lávky so zábradlím a prístupovými rebríkmi. Náklad sa vyprázdňuje spodným výpustom ovládaným zo zeme.
Maximálne zaťaženie na nápravu
20 t
Podvozky
Y25
Brzda
DAKO
Klátiky
LL
Maximálna rýchlosť v loženom stave
100 km/h
Dĺžka cez nárazníky
12,64 m
Vzdialenosť otočných čapov
7,60 m
Polomer oblúku
R 75 m
Hmotnosť prázdneho vozňa
25.200 kg
Váha ručnej brzdy
24,0 t
Sila ručnej brzdy
25,4 kN
Maximálny sklon
3,20 %
Ložný objem
61,3 m3
Plniaci otvor cisterny
DN 500
Kód cisterny
L4BH
Max. vyprázdňovací pretlak
1,5 bar
Výpustný ventil
DN 100
Parné vykurovanie
max. 5 bar
Tesnenia
veko plniaceho otvoru, stredový ventil, zavzdušňovací ventil, matica cirkulácie pár
VITON GF
prírubové tesnenia
Temagrafit
matice výpustného ventilu
PTFE

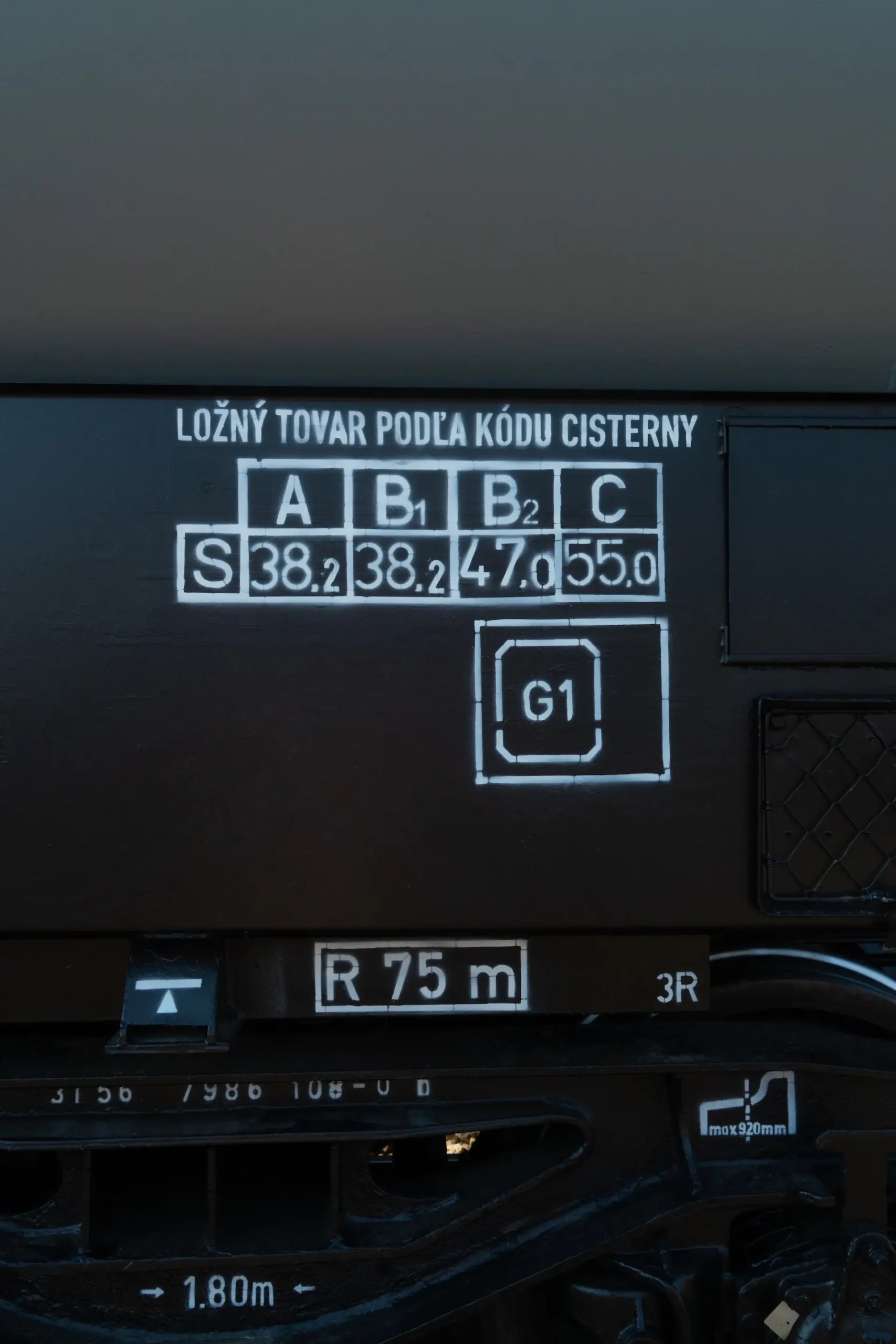

Záťažová tabuľka
