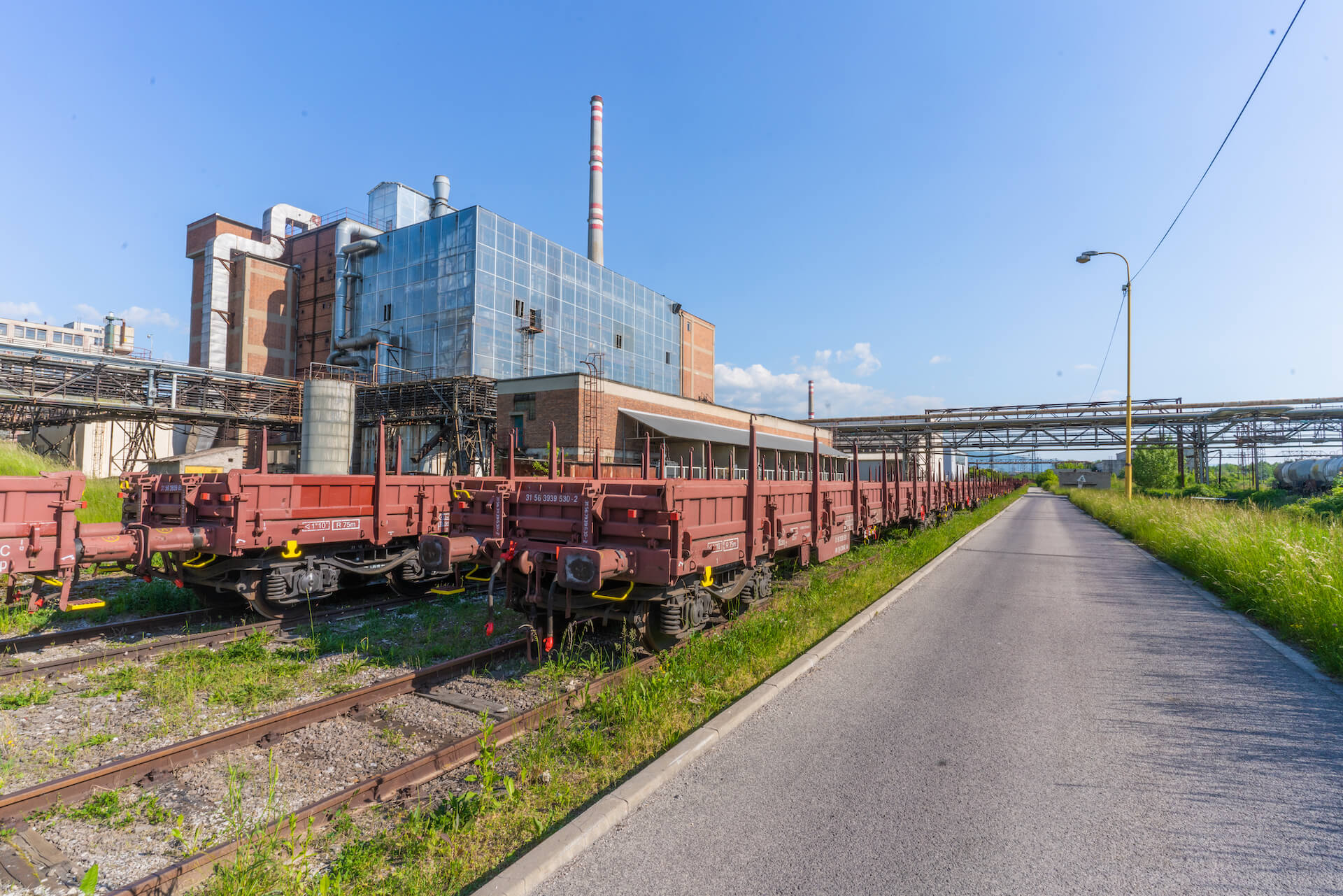

NÁKLADNÝ VOZEŇ Res
Plošinový vozeň určený na prepravu objemných dlhých predmetov a kusového tovaru, ktoré nevyžadujú ochranu pred poveternostnými vplyvmi.
Technické údaje

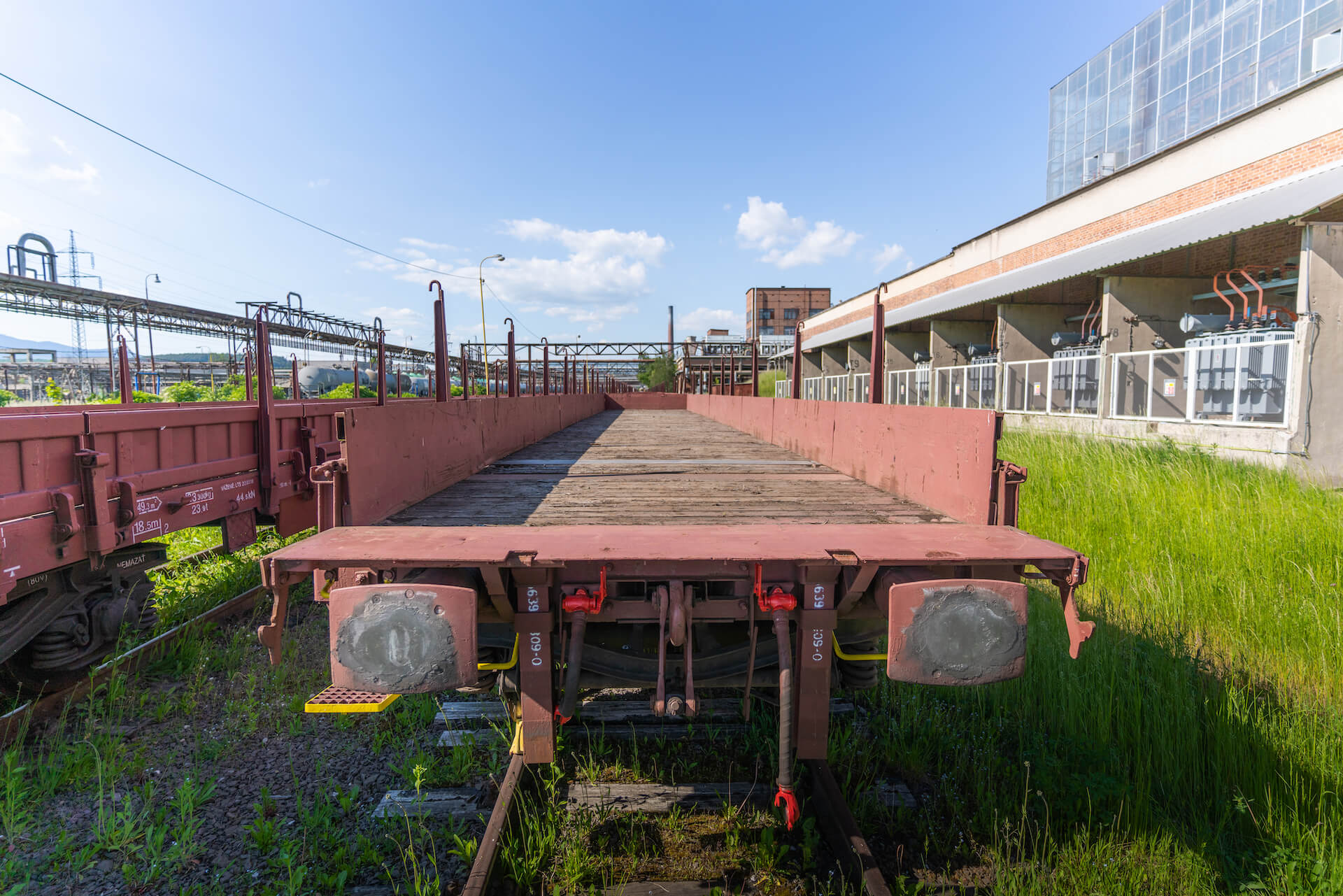

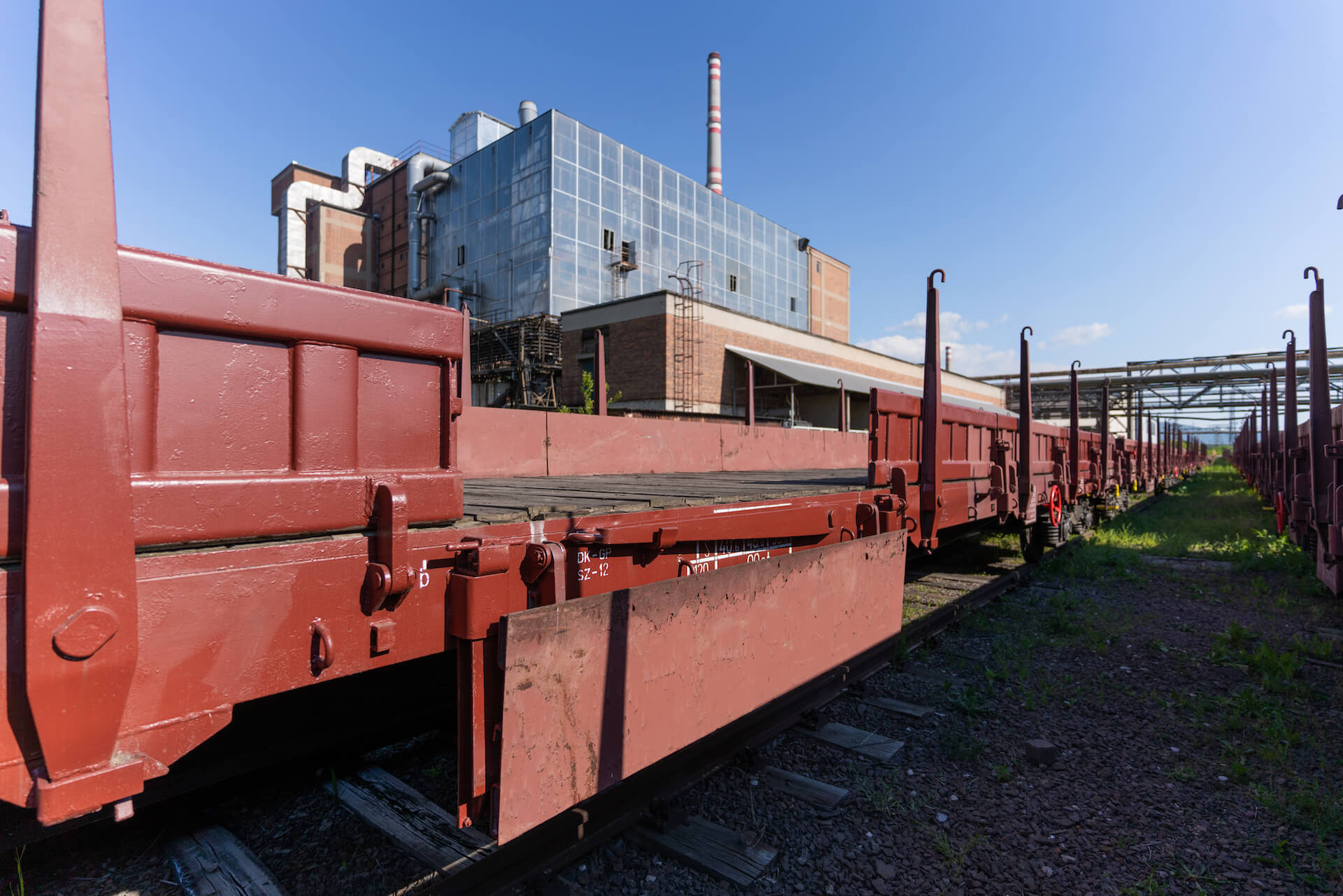

Vozeň je na čelách vybavený sklopnou čelnicou s výškou 52 cm zaistenou dvomi klanicami. Čelnice je pre nakládku možné sklopiť do vodorovnej polohy. Po každej strane vozňa je umiestnených 8 sklopných bočníc s výškou 52 cm a 8 sklopných klaníc s výškou 130 cm. Vozeň je vybavený drevenou podlahou zo smrekových dosiek s hrúbkou 50 mm. Vozeň je možné prepravovať so sklopenými klanicami a bočnicami.
Maximálne zaťaženie na nápravu
20t

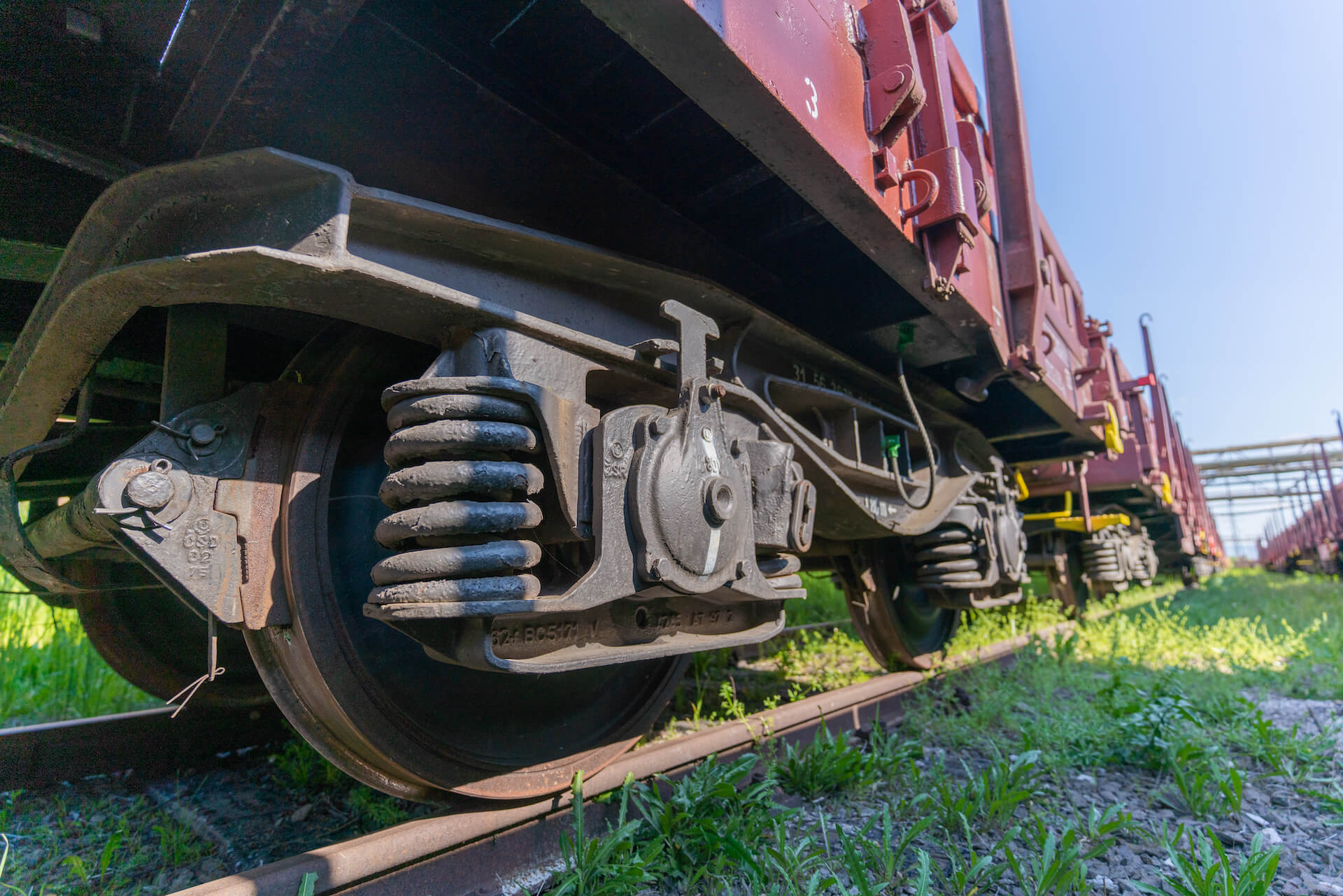

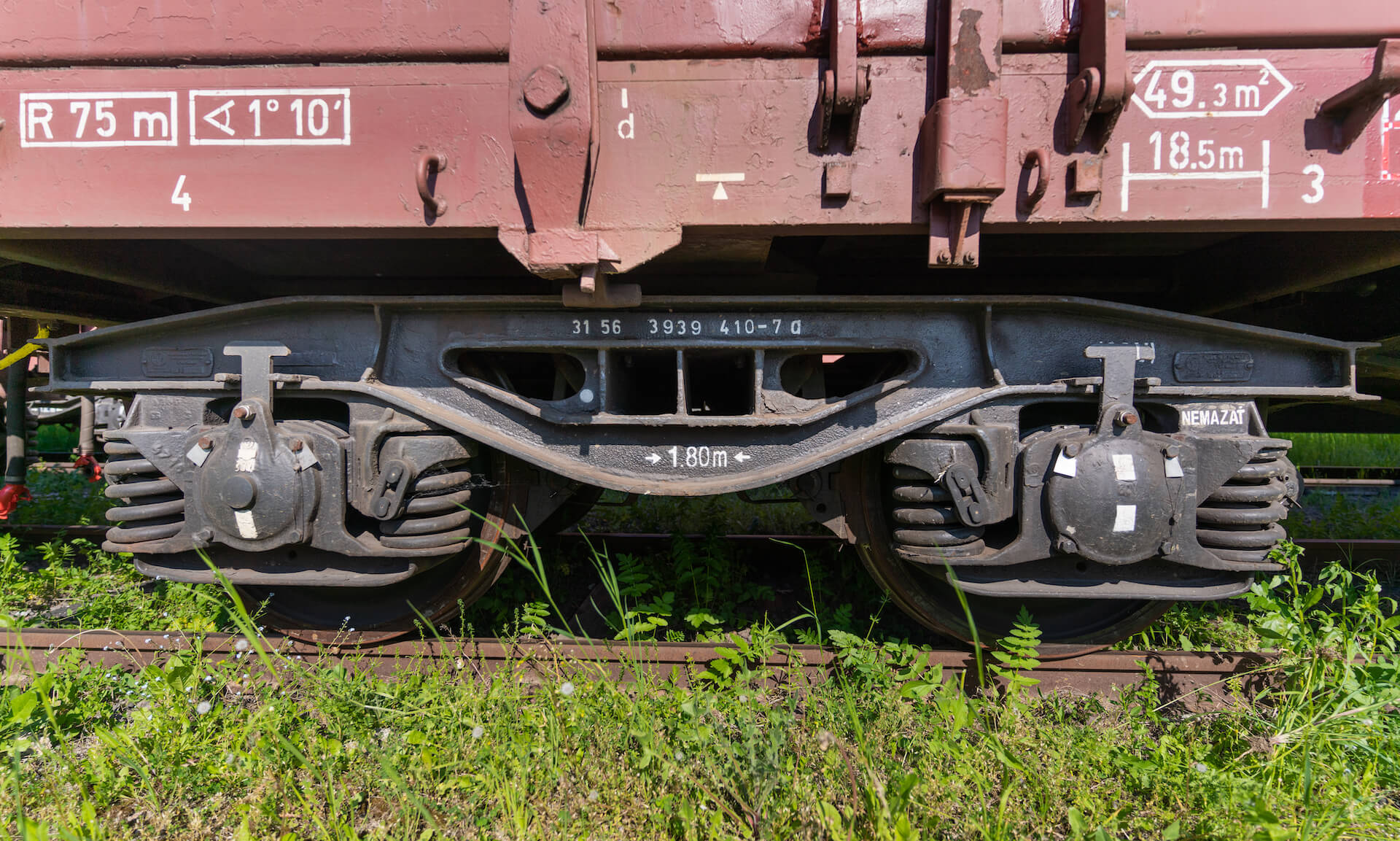

Podvozky
Y25
Brzda
DAKO
Klátiky
LL – IB 116*
Dĺžka cez nárazníky
19,90 m
Vzdialenosť otočných čapov
14,86 m
Výška bočných a čelných stien
52 cm
Polomer oblúku
R 75 m
Výška podlahy nad temenom koľajnice
1,24 m
Hmotnosť prázdneho vozňa
24.000 kg
Váha ručnej brzdy
23,9 t
Sila ručnej brzdy
25,3 kN
Maximálny sklon
3,2 %
Ložná plocha
49,28 m2
Ložná dĺžka
18,53 m
Ložná šírka
2,66 m
Záťažová tabuľka
Tabuľka rozloženia tovaru
